Utilisation
Relié à un PC, signale l'arrêt de l'ordinateur ou d’un logiciel critique.

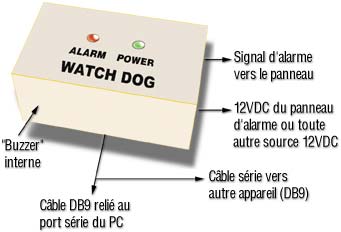

Caractéristiques physiques
Circuit électronique dans une boîte d'installation facile.
Les conducteurs externes sont reliés à des blocs terminaux.
Indicateurs lumineux: Vert pour l'alimentation et Rouge pour les alarmes.
Signal audible pour les alarmes.
Câble DB9 pour lien avec port série de l'ordinateur. Terminaison DB9 pour lien continu.
Alimenté par 12v DC provenant de panneau d'alarme ou autre source.
Signal de sortie utilisable pour panneau d'alarme.
Installation
1. Relier la terminaison DB9 du câble à un port série de l'ordinateur
Si un câble est déjà relié à ce port, le retirer. A sa place installer le câble du Watch Dog. Ensuite, placer le connecteur du câble qui était relié à l'ordinateur au bout du câble du Watch Dog.
2. Accessoirement, le signal de sortie du Watch Dog peut être conduit à un panneau d'alarmes. Ce mode raccordement est expliqué plus bas dans le texte.
3. Relier l'alimentation de 12v DC au bloc terminal du Watch Dog. Cette alimentation peut venir du panneau d'alarmes ou de toute autre source de 12v DC. Ce mode raccordement est expliqué plus bas dans le texte.
4. Exécuter l'application informatique qui produit le signal de vie pour le Watch Dog.
|
